拡張カード、特にビデオカード取り付け方法について
【拡張カード(IO-Card)の種類】

 取り付けできるスロットの種類から分類した、拡張カード(IO-Card)の種類は、下表のように実にたくさんあります。
スロットの種類
クリックで販売例を表示
拡張カードの種類
PCI Express x1用 ・USB3.0増設インターフェースボード
・サウンドカード、
地デジ/BS/CS 110度 3波 キャプチャーボード
・eSATA 2ポート増設インターフェースボード
・IEEE1394a 2ポート増設インターフェースボード
・ノイズ低減シールドボード
・USB3.0 eSATA/USB2.0 ハイブリットポート コンボカード
・HDMI対応フルHDキャプチャボード
・1000BASE-T LANアダプタ
PCI Express x16用 ビデオ(グラフィック)カード
AGP 接続カードビデオ(グラフィック)カード
PCI接続カードビデオ(グラフィック)カード
・IEEE1394a x3 増設インターフェースボード
・SATA x2 eSATA x1ポート増設インターフェースカード
・USB2.0 x5 増設インターフェースボード
・サウンドカード
・LANインターフェースボード
・USB3.0 増設インターフェースボード
・4ポートシリアルインターフェイス
・IDE RAIDカード(0/1/0+1)

【取り付け方法:ビデオ(グラフィック)カードの例】

 今回は、読者の方から希望の多かった、拡張カード(IO-Card)の増設、取り付け方法について、(素人や女性でも、分かるように)ビデオカードの例で解説してみたいと思います。

 デスクトップ型のパソコンには、購入時点で、ついてなかった機能のカード増設用に、通常、空きの拡張スロットが付いています。

1つ前の型のマザーボード
 これには、汎用の PCI スロット(写真の白いコネクタの箇所)と、VGA 専用の AGP スロット(左の写真の赤色コネクタ。茶色コネクタが多い)や 最近のマザーボードでは、PCI-Express スロットと呼ばれるものがあります。

 PCI スロットの数は、スリム(ブック)タイプ型ケースでは、3個、タワー型ケースでは、5,6個が普通、付いています。 VGA 専用の AGP スロットPCI-Express スロットは、当然ですが、1つとなります。

 まず、注意が必要なのは、スリム(ブック)タイプ型ケースでは、ロープロフィール(低背)型のカードでないとぶつかってしまって、増設できません。どのカードでも同じです。(購入しても付きませんので。)

 たとえば、PCI スロットを使って増設する代表的なカード(現在では、PCI-Expressスロットカードに置き換わりました)は、TVチューナカードや、IEEE1394(DVカメラ用) カードなどです。(これ以外に、USB2.0 増設カード、SCSI カード、LAN カード、サウンドカード、RAIDカード ,ATA100/133 カード、シリアルATA 増設カードなどもあり。)

 今回は、ビデオカードの例で説明します。

 もし、あなたが今回取り付けるのが、AGP スロットである場合、(どういうスロットが増設できるのかは、パソコンや、マザーボードの説明書をご覧下さい。)これには、少し種類がありますので、注意が必要です。

 AGP ビデオカードには、1倍速から8倍速まで、速度の種類があります。というより、取り付けるマザーが対応できる、AGP ビデオカードの速度というのが、マザーボード(パソコン)の年式により違います。

 古いマザーですと、2倍速もあり、このパソコンの場合ですと、増設はあきらめた方がいいです。電圧も違い、壊れる時もあります。というのは、現在販売されてるビデオカードは、8倍速(4倍にもダウン切り替えして対応)だからです。

 カードの取り付けや交換の時は、必ず電源を切ります。これは守りましょう。

 また、AGP スロットの場合、上の写真からもお分かりのように、取り付け後、カードが動かないようにするロック機構(白いレバー)がついてることが多いです。これは、カードがずれて画面が全くでなくなることを防止するためのものです。もし交換の時は、ロックをはずさないと、前のカードが抜けません。

 次に最近のカードの、PCI-Express スロット式のカードについてです。(PCI Express 2.0規格で、1レーン(1X)あたり500MB/s、2010年11月18日登場のPCI Express 3.0では1GB/sと、従来のPCIバススロット(64ビット/66MHz:533MB/s)より、高速になりました。)

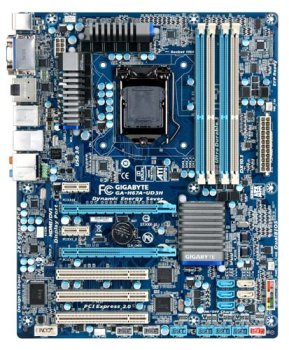

最近のマザーボード(Sandy Bridge P67)
PCI-Express 16X カードスロット:CPUの下側に、(水平方向取り付けの)青色の長いスロットが2個見える。通常ビデオカードとして1個使用。

PCI-Express 1X カードスロット:CPUの下側に、(水平方向取り付けの)非常に短い白色スロットが2個見える。(1Xと16Xが交互に並んでいる)

PCI カードスロット:一番下側に、(水平方向取り付けの)白色のスロットが3個見える

 通常、PCI-Express ビデオカードは、16X という仕様です。これは、16レーンという意味で、単に、PCI-Express スロットというと、1X〜16X まで何種類かのスロットがあります。これは、データ転送速度(バス幅)と関連しています。(16Xが一番速い。この説明は、別のページで。)

 また、PCI-Express スロットの1X コネクタ対応の拡張カードも、現在では上表のように実にたくさん販売されるようになりました。(旧接続の、PCIスロットカードとしても同じ機能のものがありますが、もしPCI Express x1用で同じカードがあれば、こちらの方が速度的に速いことになります。)

 さて、もし、あなたが今回購入し、取り付けるのが、PCI-Express スロットのビデオカードなら、16Xの長いスロット、ここに取り付けます。この場合、端にロック用のヒンジみたいなのがあり、簡単に取り外しできない(じっさいは、ずれ防止のため)ようになってます。

   さて、取り付けにあたって、まず拡張スロットにフタ(穴のカバー)がされてるので、そのIOスロット・カバーを止めネジを取ってはずします。このフタがされてた穴から、ビデオのコネクターがケースの外に出るように、カードを挿入して、取り付けます。

 スロットの奥まで、水平に刺し込みます。刺し込みが十分でないと、画面が全くでないことがあります(特にAGPカードの場合)。かといって余り、バカチカラは、やめてください。マザーが壊れます。AGPカードの場合、ロックが自然に働くくらいに、刺し込みます。

 さて、カードの取り付けが無事終了したら、ケースのカバーをしめ、電源を入れてみましょう。

 パソコンを立ち上げると、取り付けたカードが、Windows に検出されて、ドライバーインストール画面が出てきます。購入したカードに付属のCDをドライブに入れて下さい。

 ドライブの回転音がしたら、先ほどのインストール画面で、「次へ」のボタンを押します。これで、自動的にインストールが始まりますので、あとは画面の指示に従って下さい。 (もし、うまくインストール出来なかったら、このページの最後の※補足をお読み下さい)

 インストールが終了しますと、再起動がかかります。再起動のあとで、そのドライバーと新しいカードが有効となります。最後に「画面のプロパティ」から、新しいカードでの解像度を設定します。

 以上で説明は終わりですが、15インチモニターでは、XGA:1024x768 が、17インチモニターでは、1152x864 などが、適当です。

 ※補足

この時、とにかくWindowsを立ち上げてしまいます。「スタート」ボタンから、「コントロールパネル」、「システム」、「デバイスマネージャ」の順に開いて下さい。

「デバイスマネージャ」をクリックしますと、ずらーと並んだ一覧の中に、「ディスプレーアダプタ」が、出てきますので、これをクリックします。

カード名のところ(写真では、Radeon9200)に、?マークが付いてたら、ドライバーが見つかってないという意味です。ここをダブルクリックすると、ドライバーの再インストールまたは、更新などのボタンがあります。これをクリックして、再度インストールの画面に入って下さい。

 2011年2月修正記。
